一、應用場景 涌突水危害發生將導致人員傷亡、停產整頓、工區被淹和設備報廢，對礦山開采作業的安全進行影響極大。為了預測預防涌突水危害，礦區上了各種水情災害監測系統（微震監測系統、涌水量監測系統、水位監測系統和突水點監測系統）。各監測系統對礦山生產中引發的涌突水危害都起到了一定預測預防的作用，但都未能預測預防所有的涌突水危害。礦上需要一套能夠全面分析水情災害的系統，指導安全生產的順利進行。水情災害綜合預警系統正是這樣的一套系統。本系統集成了微震、涌水量、突水量、水位等常規的用于水情災害監測的監測系統數據于一體。通過對多種監測數據的聯合分析，對監測區域的危害狀況做出合理的預測預警。保障生產的安全進行。 二、現狀分析 市場現狀：現在市場上尚沒有針對水情災害的預警系統，公司的水情災害預警系統是首例。 技術現狀：水情數據能夠很好的反映了礦上水害的狀況。微震數據能夠刻畫巖石破裂、展布的狀況，對涌水通道發育情況的研究提供了數據依據。安徽萬泰地球物理技術有限公司聯合中科大地球物理科研團隊，通過研究大量水情和與之關聯的監測數據，建立了一套綜合的算法模型。達到了通過機器學習，智能綜合分析水情災害的目的。 三、技術方案 3.1、系統架構

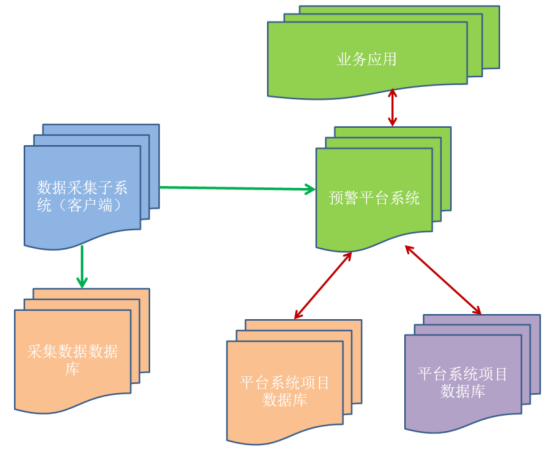

圖3-1 系統架構圖 本系統分為兩個子系統：預警平臺分析展示系統和監測數據采集系統。預警平臺分析展示系統實現了監測數據的綜合展示、分析和預警功能。監測數據采集系統實現了監測數據的自動采集并將數據上傳到預警平臺系統的功能。 3.2、監測數據采集器

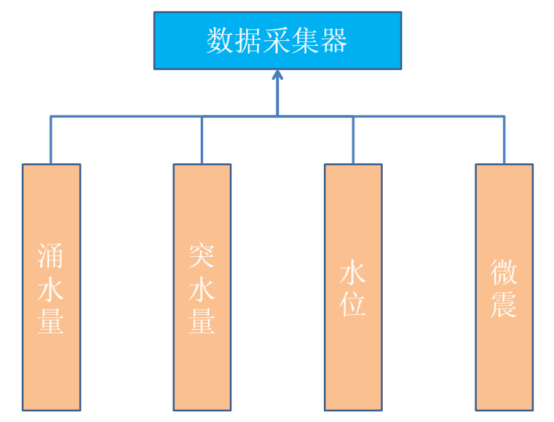

圖3-2 支持的數據類型 數據采集器，負責各種監測數據的訪問和采集，通過TCP協議將監測數據上傳到水情災害預警系統，完成數據的自動采集。 3.3、子系統數據采標準化功能

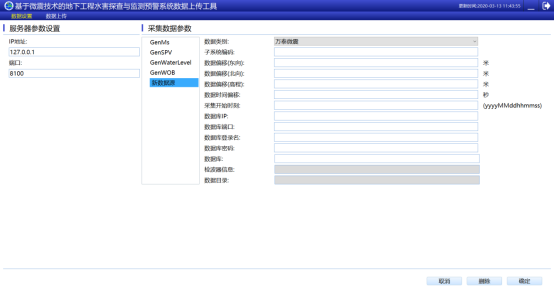

圖3-3 標準化整體配置界面

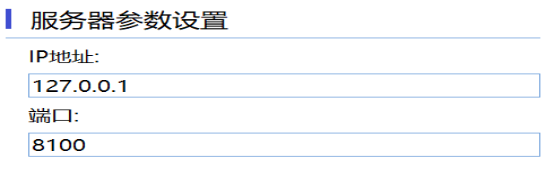

圖3-4 預警平臺服務器設置界面
圖3-5 數據采集參數設置界面 配置預警平臺服務器參數、子系統監測數據的類別、監測 數據位置偏移、監測數據時間偏移和數據庫相關信息。通過位置偏移和時間偏移可以將多監測數據不同坐標空間和時區統一到相同的坐標空間和時區。 3.5、采集數據回顯功能

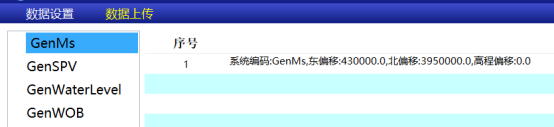

圖3-6 采集數據回顯界面 子系統數據實時采集信息的回顯。監測子系統切換區域，實現數據回顯子系統切換；數據回顯區域，將實時上傳的子系統監測數據信息（系統編碼、位置和時間等信息）以文本的形式在界面顯示，方便用戶查看、追蹤。 3.6、監測數據綜合展示功能

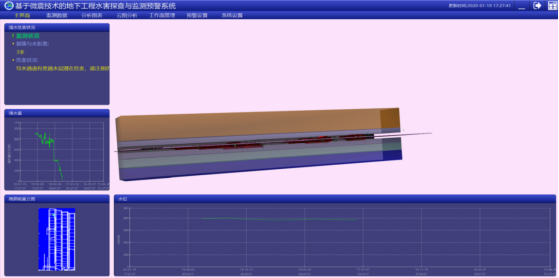

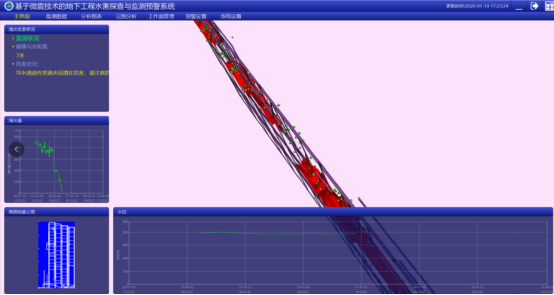

圖3-7 綜合展示主窗口界面 監測數據分種類、分危害程度，以不同形狀和顏色的方式展示在三維場景中。結合三維場景中巷道模型和地質模型，可以更直觀的掌握導水通道的發展?fàn)顩r，有利于更快速的做好防護措施。 3.7、構建地質模型功能

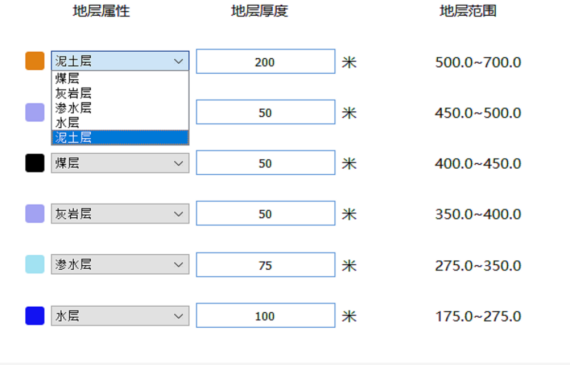

圖3-8 地質模型設置界面 本系統能夠構建層狀地質模型。 3.8、地質模型三維展示功能
圖3-9 地質模型三維展示 裂縫展布形態和地質模型相結合，可以更好、更方便的判斷裂縫是否同滲水層或含水層導通，是否存在涌水危害發生的危險。三維場景中同時將煤層的開采過程實時的展現出來，能夠更好的分析裂縫展布跟煤礦開采活動相結合起來。 3.9、三維場景展示和操作功能

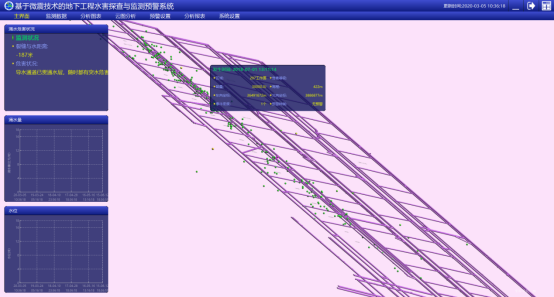

圖3-10 三維場景點選界面 本系統集成三維引擎（OSG庫），實現了加載DXF礦山模型、Surpac礦山模型、導水裂隙帶模型、地質模型和各種監測數據，立體展示更形象。 三維場景提供了旋轉、平移、縮放、改變旋轉中心點、俯視投影、側視投影、正視投影和點選功能。雙擊點選查看監測數據詳細信息（位置、檢測值等），可以全方位查看導水裂隙帶的發展發育狀況。 3.10、空間切片云圖功能

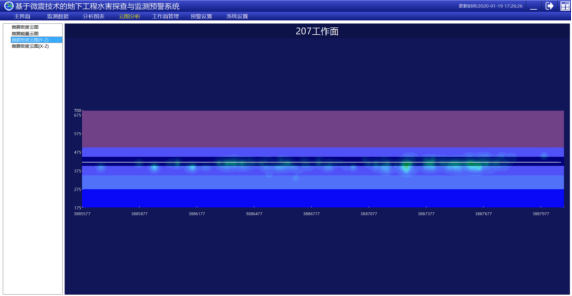

圖3-11 切片云圖界面 本系統提供了任意走向的垂直切片云圖。同時云圖跟地質模型相結合，能夠更清晰直觀的對涌水危害發生做到分析預警。 3.11、分析圖表功能

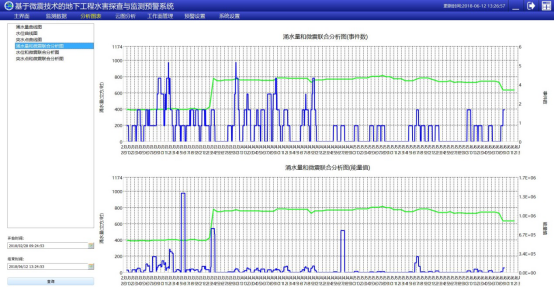

圖3-12 聯合分析圖表 本系統提供了涌水量、突水量、水位和微震密度以及能量之間的趨勢分析圖表。輔助對水情災害預警做出更精準的判斷。 3.12、監測數據查看編輯功能

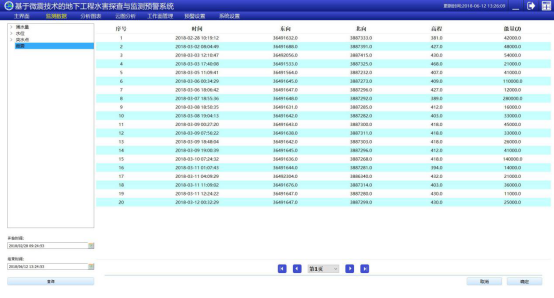

圖3-13 數據查看編輯界面 本系統提供了查看、編輯監測數據的功能。可以對無效的數據進行人工修正。 3.13、自動報表的功能

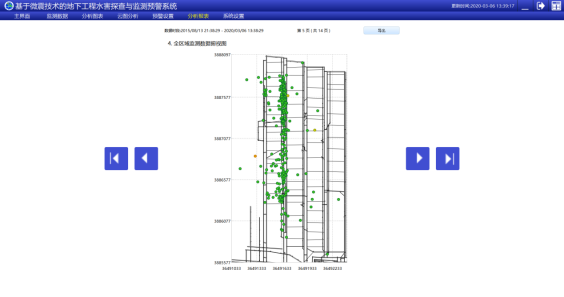

圖3-14 報表生成瀏覽界面 提供了報表自動生成和一鍵導出的功能，方便用戶對礦區生產安全狀況數據的備份和管理。 3.14、實時預警功能

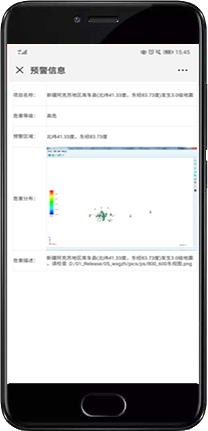

圖3-15 微信預警信息 本系統擁有軟件界面預警提示，聲光預警和微信預警的功能。微信預警將預警信息分種類、分級別推送給授權用戶。 3.15基于機器學習的智能預警功能

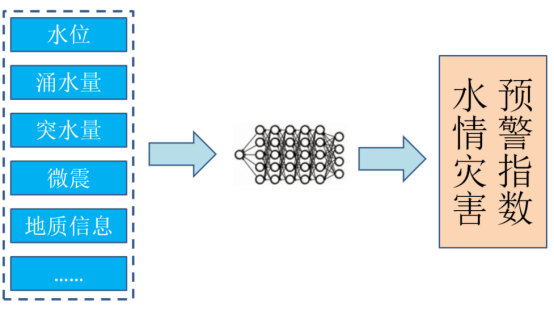

圖3-16 微信預警信息 本系統在自建算法模型的基礎上，通過大量監測數據的訓練，得到了一套卷積神經網絡系統。該神經網絡系統能夠根據監測數據實時刻畫導水裂隙帶和實時分析水情危害。該神經網絡系統還具備自學習的功能，通過對監測數據和水情災害狀況的自學習，不斷的調整系統內部的權重參數，從而達到可靠的水情災害預警的目的。 四、平臺系統搭建 a) 安裝液晶拼接屏。 b) 安裝水情災害綜合預警系統軟件。 c) 安裝數據采集上傳工具。 d) 系統聯調。 e) 系統培訓 系統安裝完畢后,公司派遣專業技術人員方進行系統軟件使用、設備操作、檢修、維護和保養的培訓。

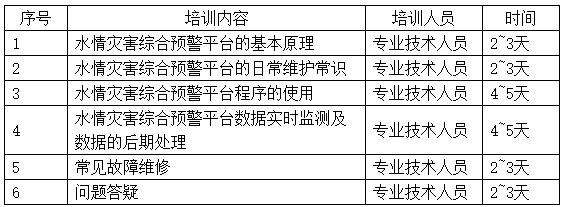

表4-1 培訓內容信息表
|
