萬泰微地震三維可視化軟件（DIS）
萬泰微地震三維可視化軟件主要展示野外采集的數據，依賴數據進行微地震事件空間分布特征、斷層面分析、地層質點峰值速度PGV分析、震級分布分析、巷道與三維圖顯示等。從三維視圖全面、清晰的進行數據的分析。支持各種圖表分析數據；支持各類型過濾設置，如數據類型過濾、處理類型過濾、空間過濾、場景過濾等。生成以日、周、月為周期的報表。

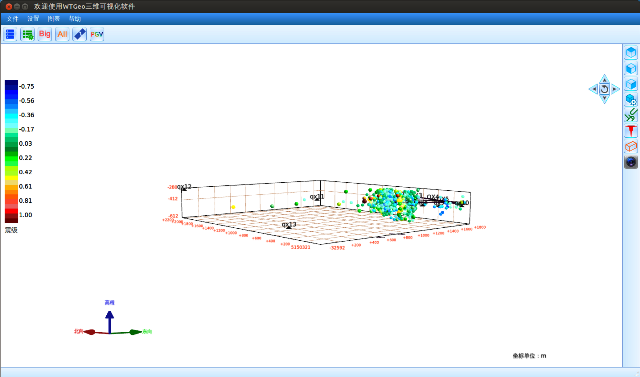

軟件主界面
軟件主界面主要展示微地震事件空間分布特征，涉及事件、巷道圖、坐標等相關信息。

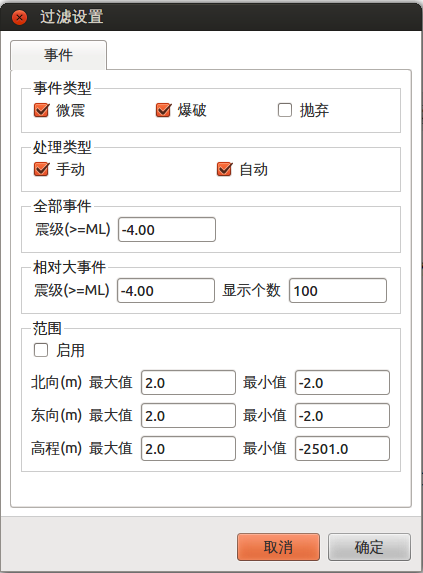

過濾設置
過濾設置窗口中，設置空間范圍、事件類型、處理類型等參數，針對某一空間數據進行分析。

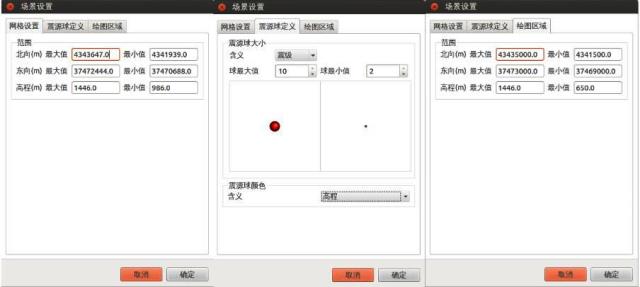

場景設置
場景設置窗口中，可進行網格設置、震源球設置、繪圖區域設置。

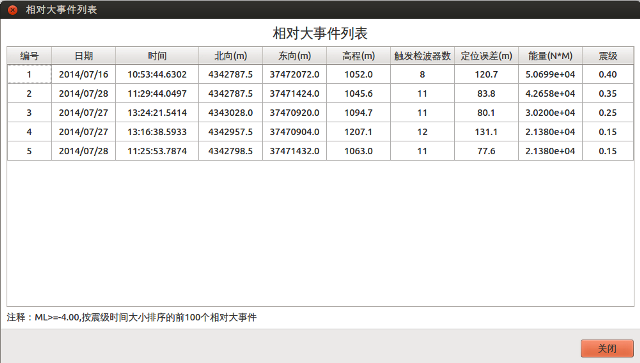

圖表 相對大事件 相對大事件列表顯示用戶自定義的某一震級以上的事件。

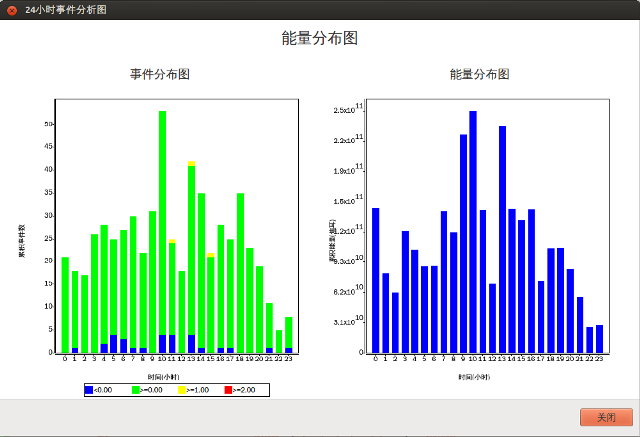

24小時事件 24小時事件顯示一天中每個小時內事件數量和每小時內的能量和數值。

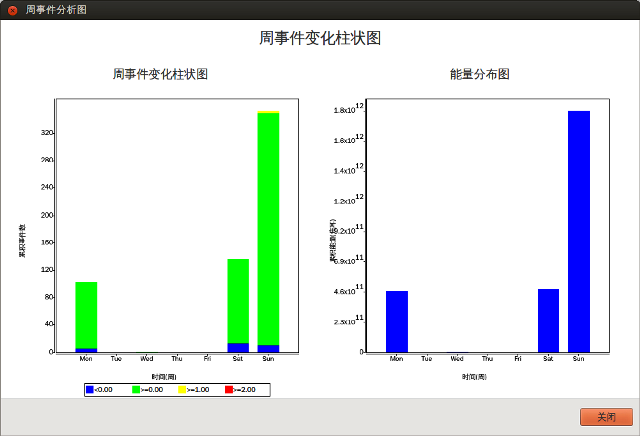

周事件圖 以周為單位顯示周中每天事件數及各震級段事件數量。由柱狀圖可以看出周中每天事件數的走勢，在統計工作中有著重要的作用。還可顯示一周內每天的能量圖。

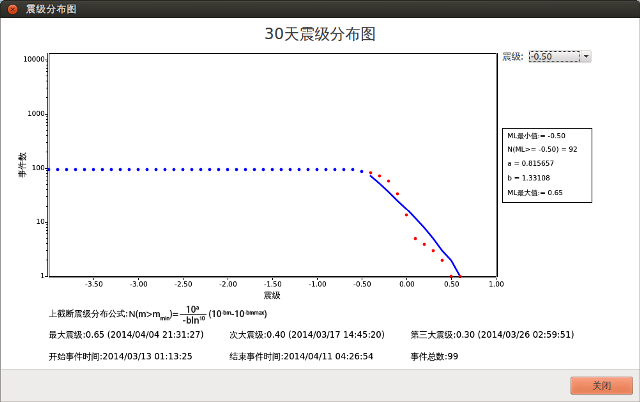

震級分布圖
震級分布圖顯示30天內震級分布狀況。圖中每個點的橫坐標代表震級數，縱坐標代表大于等于該震級事件數量。

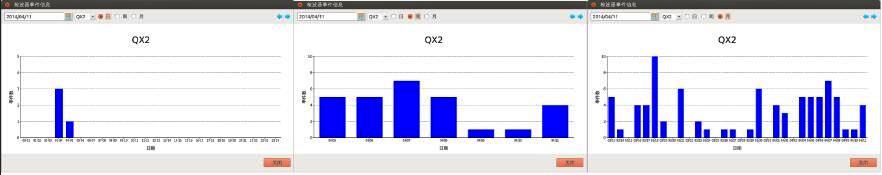

檢波器事件信息 將數據以檢波器為單位進行分類統計。檢波器事件信息可以按照每天或者每周或者每月三種時間長度劃分。

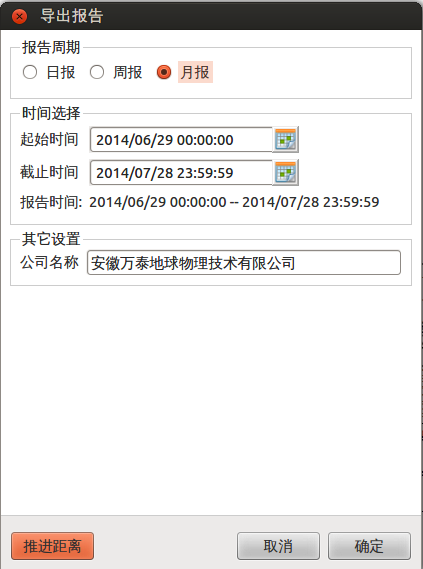

導出報告
報告周期有日報、周報、月報、自定義設置報告等類型，不同的類型也對應著不同的數據時域。報告的內容還包括震級的大小以及事件的數量。支持設置公司名稱。
|
