萬泰微地震數據處理軟件（DPS）
萬泰微地震數據處理軟件是專門為礦山等其它行業處理微震波形數據的軟件。通過使用該軟件可以快速處理野外采集回來的微震數據，通過對微震數據的進行濾波，并進行波形變換，拾取其P、S波初至，然后定位計算得到微震事件的定位信息和震源信息。 本系統主要功能有P、S波到時拾取、道集判斷、特征函數曲線、時頻分析、Brune模型、濾波器、能量圖、極性分析、初動反演、震源參數計算、絕對定位、主事件相對定位、雙差定位以及波形P、S波輔助判斷功能等。 用戶可以通過濾波模塊，過濾野外采集的原始數據，提取其有效信號，通過Brune模型模塊，用戶可以很直觀看出該事件是否為爆破事件，通過時頻分析和特征曲線函數，以及能量圖和極性分析都可以輔助用戶正確拾取P、S波的初至。通過定位信息可以看到事件發生時刻以及震級的大小，通過查看其初動反演信息，用戶可以直觀地看出微震事件所對應的斷層面等信息。 此外，萬泰微地震數據處理軟件也是微震監測系統軟件體系中很重要的一個部分，它與萬泰微地震實時監控軟件和萬泰微地震三維可視化軟件共同組成微震監測系統。

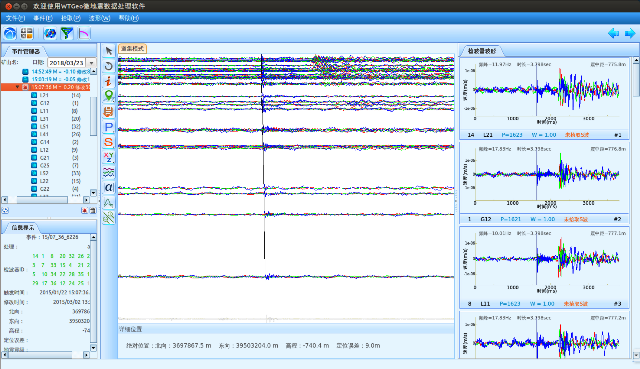

軟件主界面 軟件主界面左側事件管理器顯示事件，信息顯示主要是具體事件或檢波器的參數信息，中間是道集模式顯示波形，右側是檢波器波形。
道集模式 道集模式顯示所有檢波器波形，按照距離事件發生地點遠近依次排列所有波形，全局查看地震事件中的檢波器波形變換及P波、S波拾取位置，使用實線連接各個臺站的P波、S波拾取點。點選工具欄圖標操作相對應的變換，輔助判斷地震事件真實性和可靠性，如原始波形、絕對值、歸一化、放大、縮小、三分量顯示、重新拾取或修改P波S波。

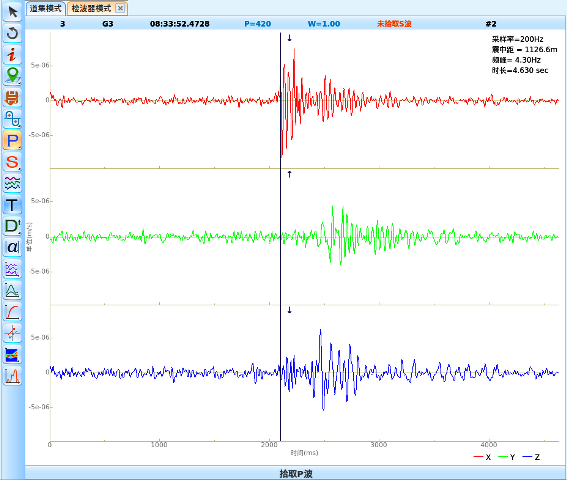

檢波器模式 檢波器模式的優點在于不但可以更細致的拾取P波初至，還可以進行更多的波形變換，輔助拾取。

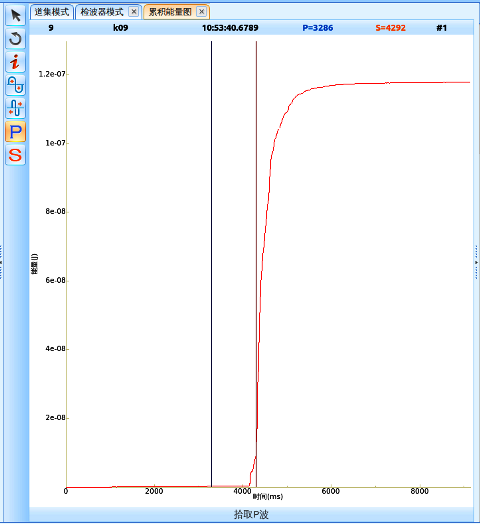

累計能量圖 一般認為能量突然起跳的地方即為S波初至，這樣可以幫助辨認S波的到達時間，支持拾取P、S波。

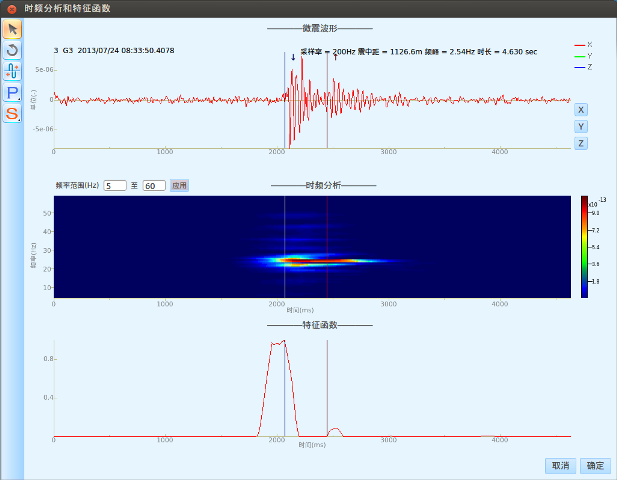

時頻分析和特征能量圖 時頻分析幫助我們分析信號的時間域、頻率域特征，通過調整頻率范圍的數值，則可以查看該頻率段信號的頻譜特征，特征函數可以協助用戶準確拾取的P/S初至。

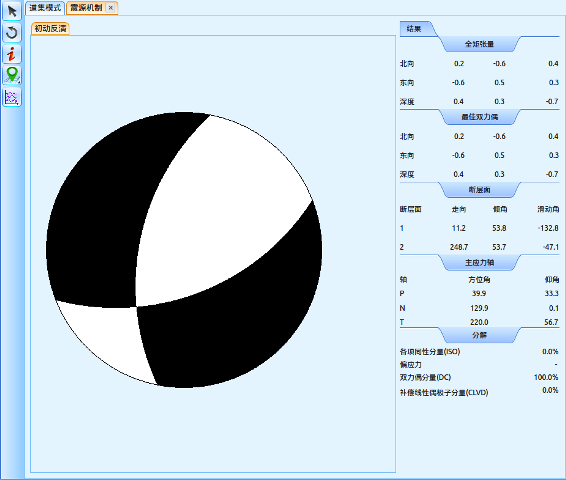

震源機制 用戶可以直觀的通過“沙灘球”，推斷該事件的斷層等相關信息。

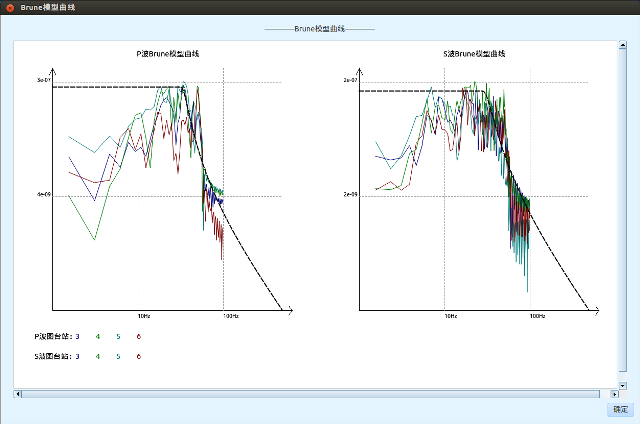

Brune模型曲線 Brune模型主要是用于輔助識別爆破事件。
|
